1.産品簡介
規則引擎是一種嵌入在應用程序中的組件，它可以将業務規則從業務代碼中剝離出來，使用預先定義好的語義規範來實現這些剝離出來的業務規則；規則引擎通過接受輸入的數據，進行業務規則的評估，并做出業務決策。
因為規則引擎将複雜的業務邏輯從業務代碼中剝離出來，所以可以顯著降低業務邏輯實現難度；同時，剝離的業務規則使用規則引擎實現，這樣可以使多變的業務規則變的可維護，配合規則引擎提供的良好的業務規則設計器，不用編碼就可以快速實現複雜的業務規則，同樣，即使是完全不懂編程的業務人員，也可以輕松上手使用規則引擎來定義複雜的業務規則。
業務系統運行過程中難免會發生業務規則變化的情形，有了規則引擎，業務規則部分采用的是規則引擎實現，這樣在系統正常運行的情況就可以利用規則引擎對業務規則進行修改，從而實現業務規則的随需應便。
URule Pro是一款由上海銳道信息技(jì )術有限公司自主研發的一款純Java規則引擎，它可以運行在Windows、Linux、Unix等各種類型的操作系統之上； URule Pro的規則設計器采用業内首創的純浏覽器編輯模式，無須安裝任何工具，打開浏覽器即可完成複雜規則的設計與測試。
URule Pro技(jì )術交流QQ群：566257889（加群時請注明來意，否則将不會通過）
URule Pro标準視頻教程：https://www.bilibili.com/video/av57111513
保險業務示例視頻教程：https://www.bilibili.com/video/av73008171
電費計算示例視頻教程：https://www.bilibili.com/video/BV16e411x77u/
飛機機位分配示例視頻教程：https://www.bilibili.com/video/BV1pC4y1s7XP/
貸款還款計劃計算視頻教程：https://www.bilibili.com/video/BV1FT4y1G7ZL/
我們可以從以下幾個方面來了解URule Pro。
強大的功能
在URule Pro當中，提供規則集、決策表、交叉決策表（決策矩陣）、決策樹、評分卡、複雜評分卡、規則流等八種類型的業務規則設計工具，從各個角度滿足複雜業務規則設計的需要。
如果您需要在業務規則當中進行科學計算，同時要求計算時采用标準的數學符号，那麽URule Pro可能是最佳選擇。
在URule Pro當中提供了15大類，近40個小類的常用數學符号，可進行幾乎所有類型的可視化的科學計算，URule Pro應該是目前市面上唯一一款能進行可視化科學計算的規則引擎。
如果我們的業務給出的是零散的邏輯規則，那麽可以使用規則集來實現；如果給出的是表格形式的業務規則，那麽可以直接使用對應的決策表或交叉決策表（決策矩陣）來實現；如果需要對實體進行綜合評分，則可以使用評分卡或複雜評分卡來實現；最後還可以通過規則流對一系列複雜的規則個體進行編排，将這個規則流作為實際業務規則調用入口，從而實現任意複雜的業務規則。
無論是規則文件的部署，還是規則中要調用的Spring Bean以及相關的Java類的加載，URule Pro全部采用熱部署功能實現（參見Spring Bean及Java類的熱部署），系統不重啓即可實現所有與規則相關的業務需求變更。
簡單的使用方式
URule Pro中提供的所有的規則設計器及打包測試工具，全部基于浏覽器實現，所有的規則設計器皆為可視化、图形化設計器，通過鼠标點擊即可實現複雜的業務規則定義，URule Pro中規則的多條件組合也是以图形方式展現，這樣即使沒有任何編程經驗的普通業務人員，也可以輕松上手，完成複雜業務規則的定義。
因為所有的業務規則設計器都是基于網頁的，且規則的定義都是通過鼠标點擊的方式完成，所以對于一個普通的使用者來說，配合教學視頻兩到三天即可完全掌握URule Pro中各種設計器的使用，結合業務需要定義出想要的業務規則。
優秀的性能
URule Pro後台采用純Java實現，運行時借鑒Rete了算法的優勢，再結合中式規則引擎的特點，獨創了一套自己的規則模式匹配算法，這套算法可以從根本上保證規則運行的效率，實現大量複雜業務規則計算時的毫秒級響應。
完善的版本控制機制
在URule Pro當中，無論是單個規則文件、或是用戶調用的規則包，都提供了完善的版本控制機制。對于規則文件來說隻要有需要，可以回退到任何一個曆史版本； 對于給用戶調用的規則包，可以在不同的曆史版本之間靈活切換。
架構
系統架構图
從上图中可以看到，使用者通過浏覽器打開URule Pro規則設計器來定義業務規則，完成後的業務規則文件會被存儲在規則存儲倉庫中（在URule Pro當中規則存儲倉庫既可以是文件系統中的某個目錄，也可以存儲于數據庫當中）。規則文件調用時引擎會從規則存儲倉庫裏把指定的規則文件取出，再通過規則構建引擎對規則進行解析、編譯，最後由規則執行引擎執行并返回結果。

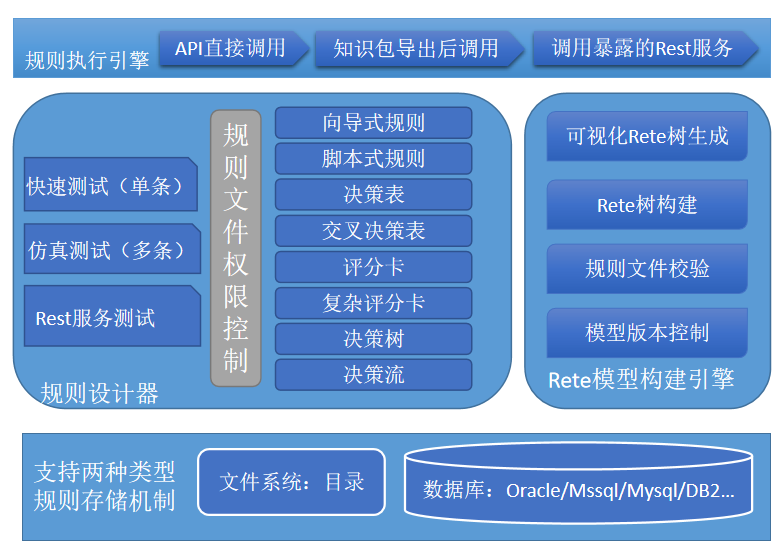

技(jì )術架構图
運行模式
實際使用時，有四種使用URule Pro的方式，分别是嵌入式模式、本地模式、分布式計算模式以及獨立服務模式。
嵌入式模式
所謂的嵌入式，是指将URule Pro直接嵌入到我們的Java Web應用當中，作為應用的一部分運行。這種模式的好處是配置起來比較簡單；而不好的地方在于因為将URule Pro直接嵌入到我們的應用當中，如果我們有多個涉及到規則引擎的應用， 那麽每個應用都需要嵌入一個URule Pro模塊，所以更多的時候我們使用的是獨立服務模式。
本地模式
本地模式類似于嵌入式模式，所不同的是嵌入到我們客戶端應用中的URule Pro模塊僅僅為其規則計算部分(core部分)，不含設計器部分(console部分)； 之後将測試好的知識包導出為一個.data格式文件，然後把文件放在客戶端應用的一個指定目錄下或數據庫中，這樣客戶端應用在調用知識包時就直接到這個指定目錄下或數據庫中查找目标.data文件并加載。
這種模式非常适用于規則運行環境封閉，且需要對外部屏蔽規則設計細節的應用需要，其部署模式簡單、快捷，一旦有新的知識包放入指定目錄中，客戶端應用會自動檢測并加載新的版本。
分布式計算模式
分布式計算模式是指将URule Pro部署為一個獨立的Java Web應用，在這個應用裏定義各個業務系統所需要業務規則，定義好後統一存儲到一個規則存儲倉庫當中。

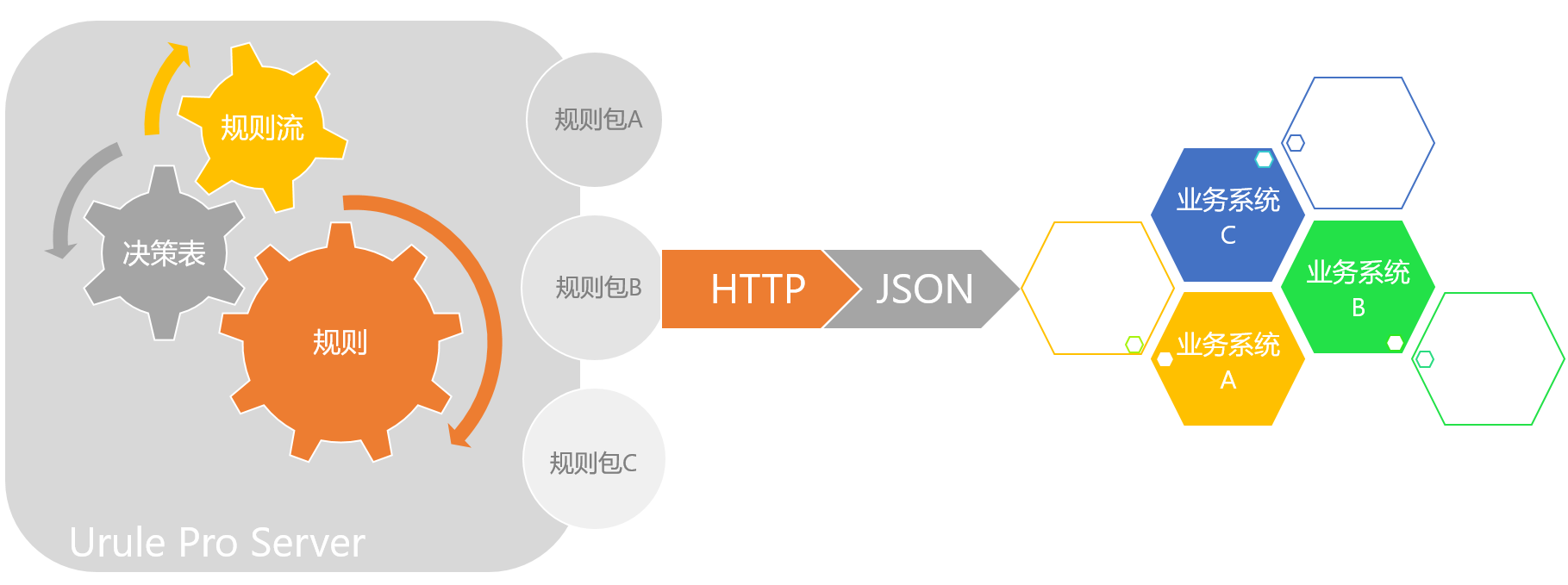

業務系統要使用規則時隻需要指定URule Pro Server的地址即可通過HTTP協議取到目标規則包，然後解析并運行，其運行模式图如下所示：
在分布式計算模式下，
一個URule Pro Server可以下挂多個需要用到規則引擎的業務系統，但實際的業務規則在運行時還是發生在各個業務系統中，而不是URule Pro Server上，所以稱之為分布式計算模式。
各個業務系統在運行業務規則時，會首先檢查要運行規則對應的規則包在本地緩存中是否存在，如果存在則直接使用，不存在則通過配置的URule Pro Server地址向Server發出使用對應規則包的請求， URule Pro Server收到請求後會将指定的規則包序列化成JSON，通過HTTP協議傳遞給請求的業務系統。業務系統收到傳遞過來的規則包後，會首先對其進行反序列化，将JSON格式的規則包反序列化為Java對象并在本地緩存下來，然後再使用這個規則包進行業務規則的計算。
可以看到，在這個過程當中，URule Pro Server隻負責業務規則的定義、編譯與發布，不負責具體的業務規則執行，具體的規則執行還是發生在各個業務系統當中，可以大大減輕URule Server的壓力，使得規則的計算可以分布到各個業務系統所在的服務器上， 從而可以根據需要對計算規則的服務器進行靈活的擴充。
獨立服務模式
獨立服務模式也是規則引擎的傳統運行模式，那就是把規則的調用以一個Restful服務的形式對外提供，客戶端可以是Java、C#、C++或Javascript，客戶端隻需要把标準的JSON格式的輸入數據提交給規則服務器，服務器調用規則計算完成後會以JSON格式作為響應返回。Restful服務支持安全驗證， 提供完善的調用測試頁面，同時對于輸入數據，還支持複雜的JSON數據嵌套，以最大限度滿足複雜業務需求；對于大批量并發調用，URule Pro提供完整的集群支持。
分布式計算模式下的規則包更新

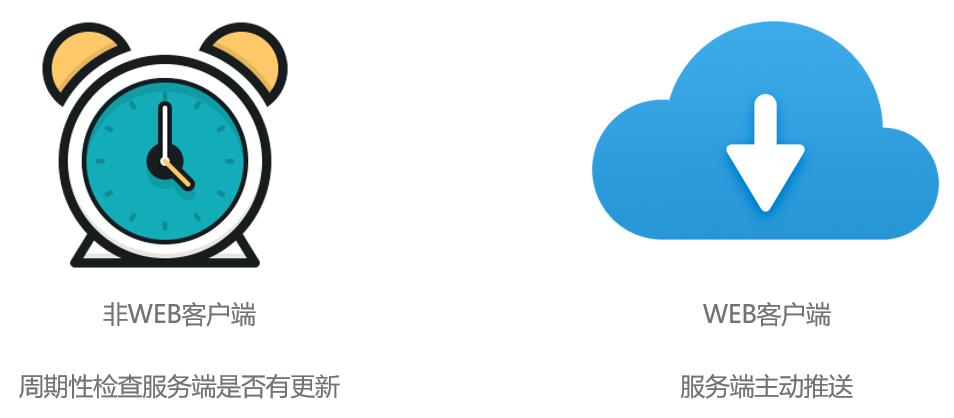

在分布式計算模式下規則包的更新有兩種方式：一種是主動推送方式；一種為定時更新的方式。
主動推送方式是指URule Pro Server在規則包更新後，會主動将更新後的規則包通過HTTP協議推送到配置好的各種業務系統應用的緩存當中，這樣各個業務系統中的規則包就可以與Server中的規則包時刻保持一緻， 但這種推送方式要求對應的各個業務系統應用必須是一個标準Java Web應用，否則這種推送無法實現，如果您的業務系統應用是一個Java應用，而非一個标準的Java Web應用，那麽要更新規則包就不能采用這種推送方式，而需要使用定時更新的方式。
定時更新方式是指具體調用規則的業務系統，可以通過相應的參數配置，周期性的檢查URule Pro Server上當前業務系統用到的規則包是否有更新，如果有則主動從Server上取下來并序列化成Java對應緩存到當前業務系統中備用，如果沒有更新則不做任何操作。
所以如果您的業務系統是一個非Java Web應用，那麽更新規則包可以采用定時更新的方式實現；相反如果您的業務系統是一個标準的Java Web應用，那麽主動推送和定時更新兩種方式都可以，當然主動推送的方式更為合适。
對科學計算的支持
在URule Pro當中提供了平方根、方根、乘方、分數、指數、對數、自然對數、絕對值、圆周率、向上取整、向下取整、極值、三角函數、反三角函數等15大類， 近40個小類的常用數學符号，這些數學符号可以在規則的動作定義部分當中， 可進行幾乎所有類型的可視化的科學計算， URule Pro應該是目前市面上唯一一款能進行可視化科學計算的規則引擎。

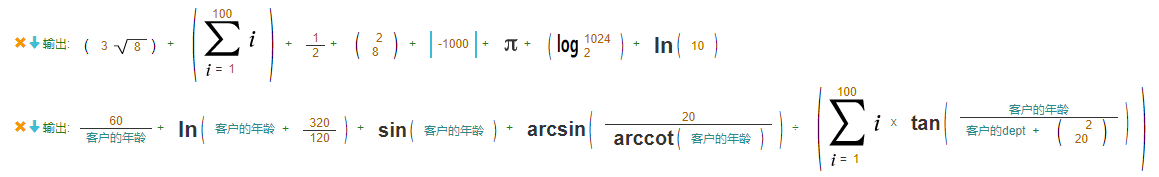

這些數學符号在規則動作中使用效果如下图所示：
規則設計器
URule Pro當中提供了向導式規則集、腳本式規則集、決策表、交叉決策表（決策矩陣）、決策樹、評分卡、複雜評分卡、規則流八種類型的業務規則設計工具，我們來看看這些設計器以及它們設計出來的規則的樣子。
向導式規則集

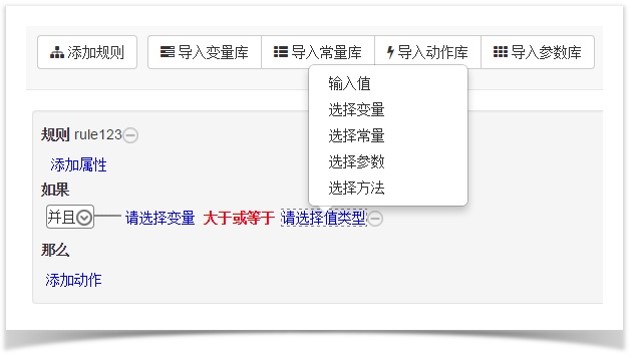

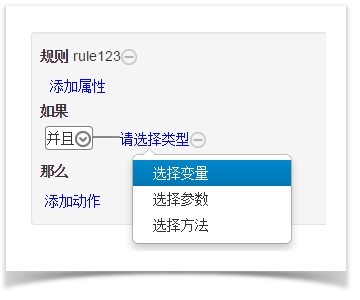

規則集也叫決策集，是由一系列單個普通規則以及循環規則構成的，規則集設計器采用全向導方式，通過鼠标點擊就可以完成規則配置。

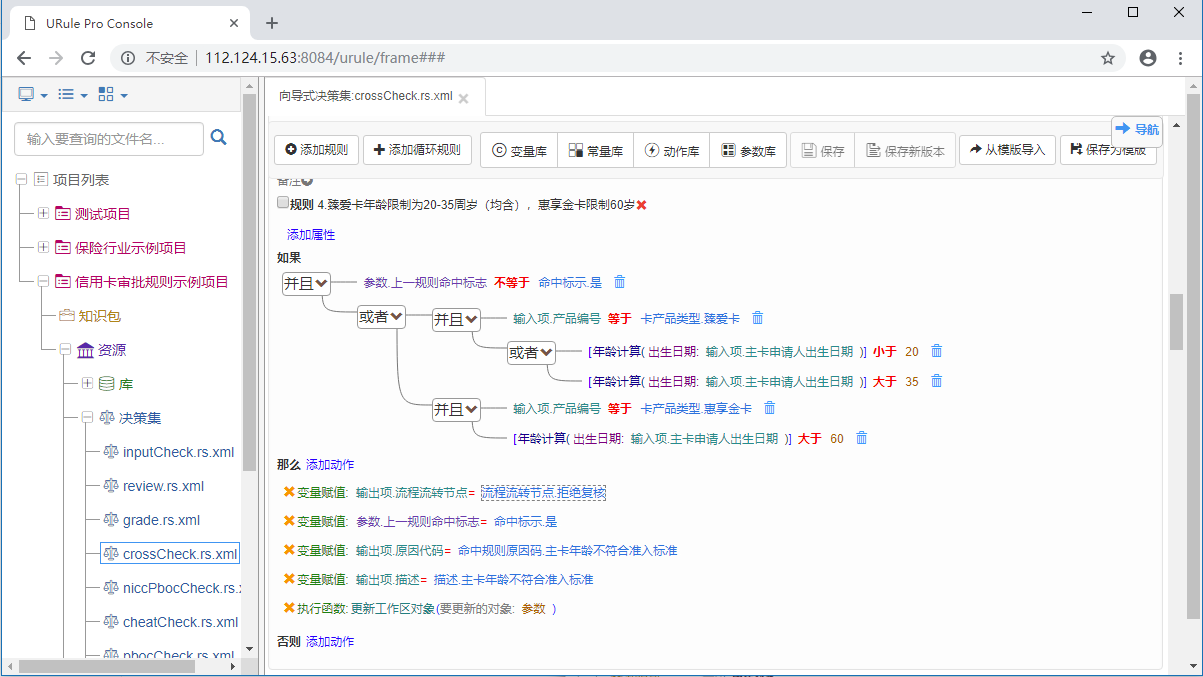

定義好的普通規則如下图：

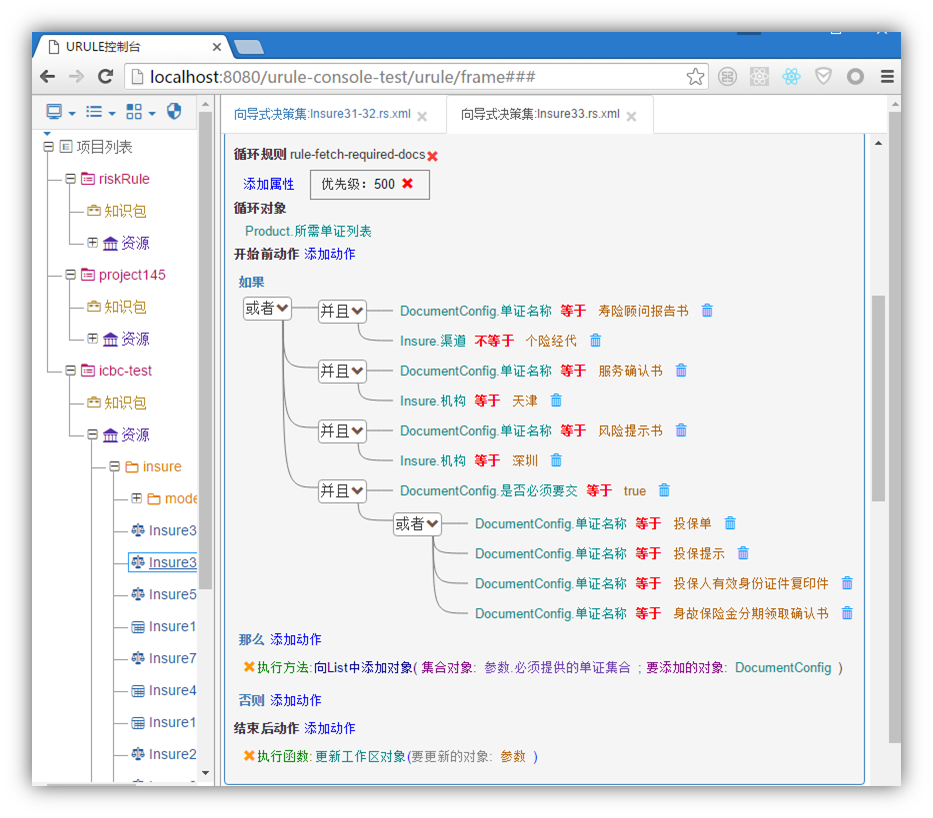

定義好的循環規則如下图：
腳本式規則集
如果使用URule Pro的是一名程序員，那麽在編寫規則的時候，可能會更傾向于使用腳本方式業定義業務規則。在URule Pro當中向導式規則集能實現的功能腳本式規則集全部可以實現，反之亦然。

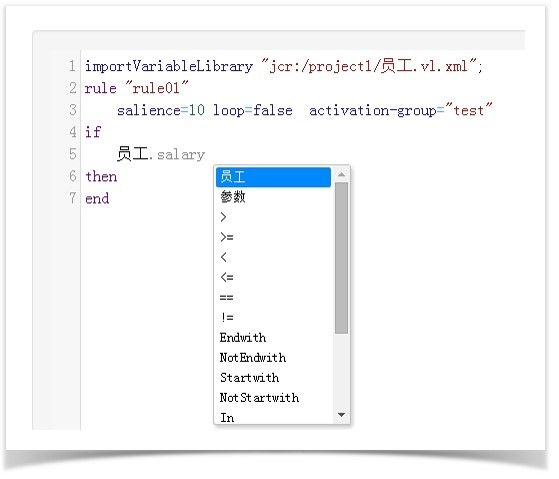

腳本式規則集編輯器是一個基于浏覽器技(jì )術的腳本編輯器、提供了完善的關鍵字及BOM信息提示、腳本合法性的實時檢測、語法錯誤提示、适合業務人員使用的中文關鍵字等功能。

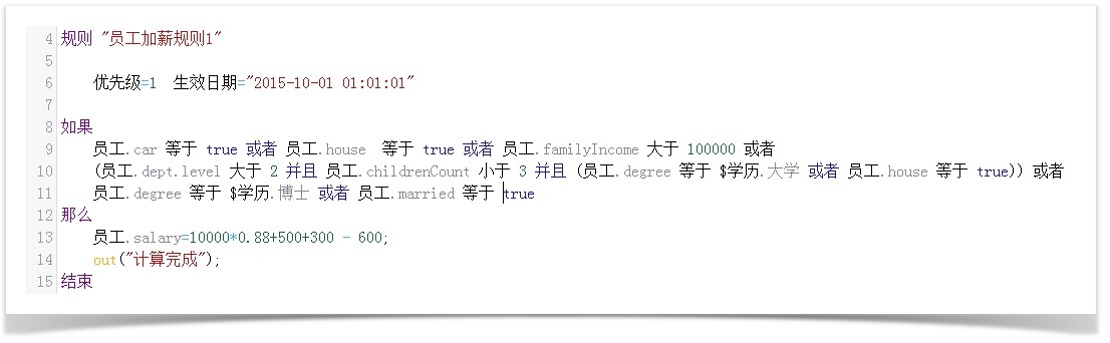

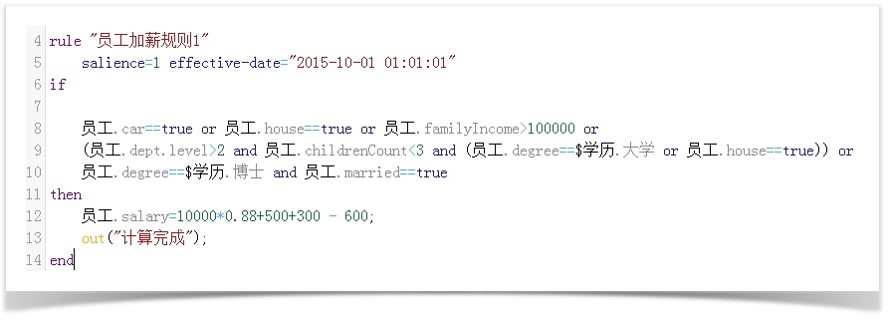

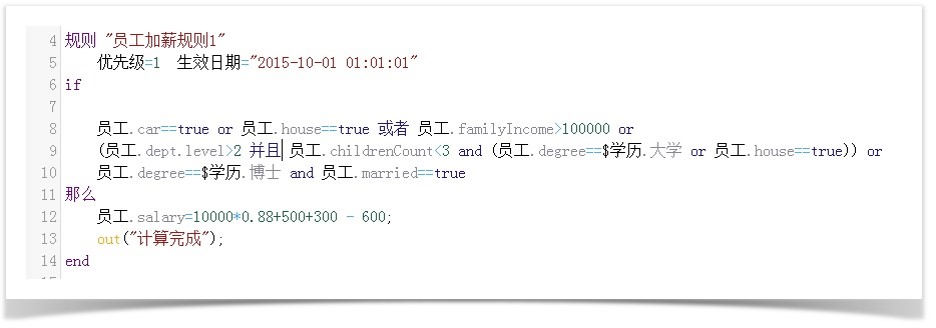

在腳本式規則編輯器裏，既可以定義英文關鍵字腳本式規則，也可以定義中文關鍵字的腳本式規則，還可以定義中英文混合關鍵字的腳本式規則。
決策表

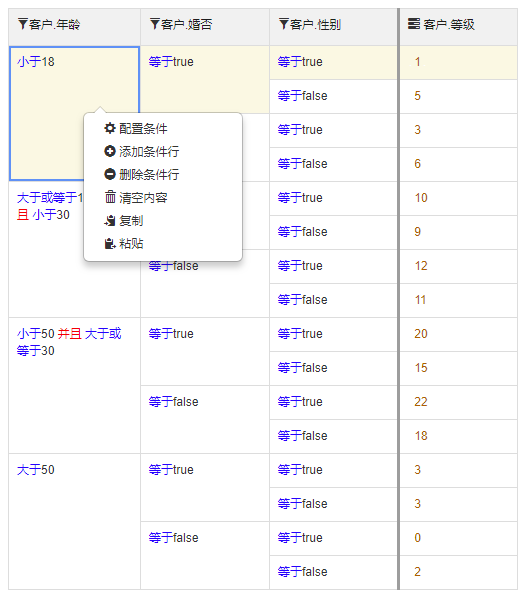

與普通的規則集（決策集）相比，決策表是通過一個二維表的方式來定義一批規則，在URule Pro當中，一張決策表分為左右兩部分，左邊部分是條件部分，右邊部分為條件滿足後的動作部分，如下图所示：
同樣，決策表設計器也是基于浏覽器支持構建，通過鼠标點擊就可以完成整個決策表的定義。

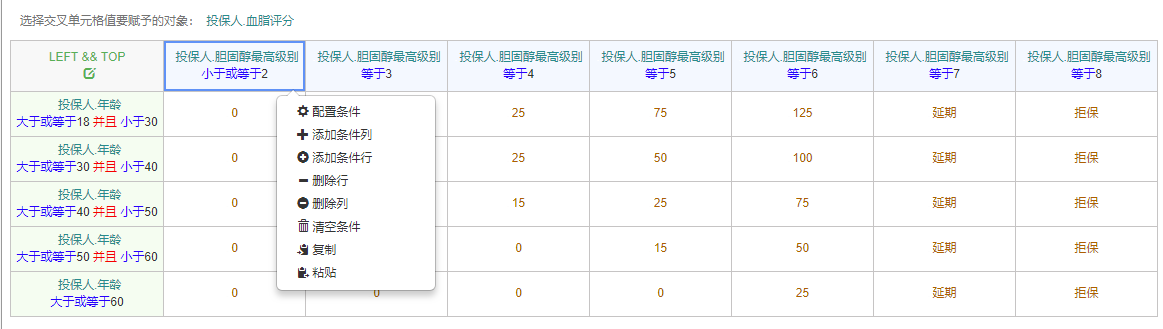

交叉決策表（決策矩陣）

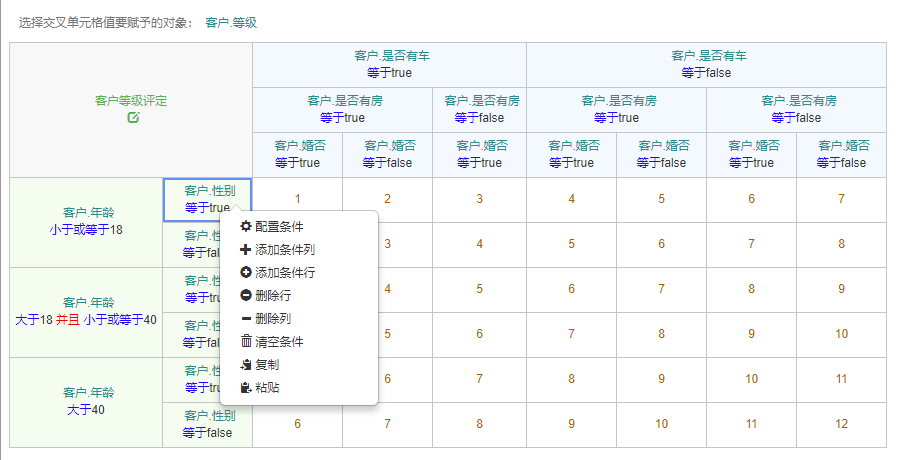

普通決策表是通過縱向一個維度的條件來實現規則的約束，而交叉決策表（決策矩陣）則是通過橫向和縱向兩個維度進行條件約束，兩個維度交叉生的單元格就是實際業務規則生效的條件，因為這種樣式有些類似于我們報表中的交叉表，所以稱之為交叉決策表，也叫決策矩陣。
可以看到，交叉決策表的特點使得其可以定義更為複雜的交叉類型的業務規則。
決策樹

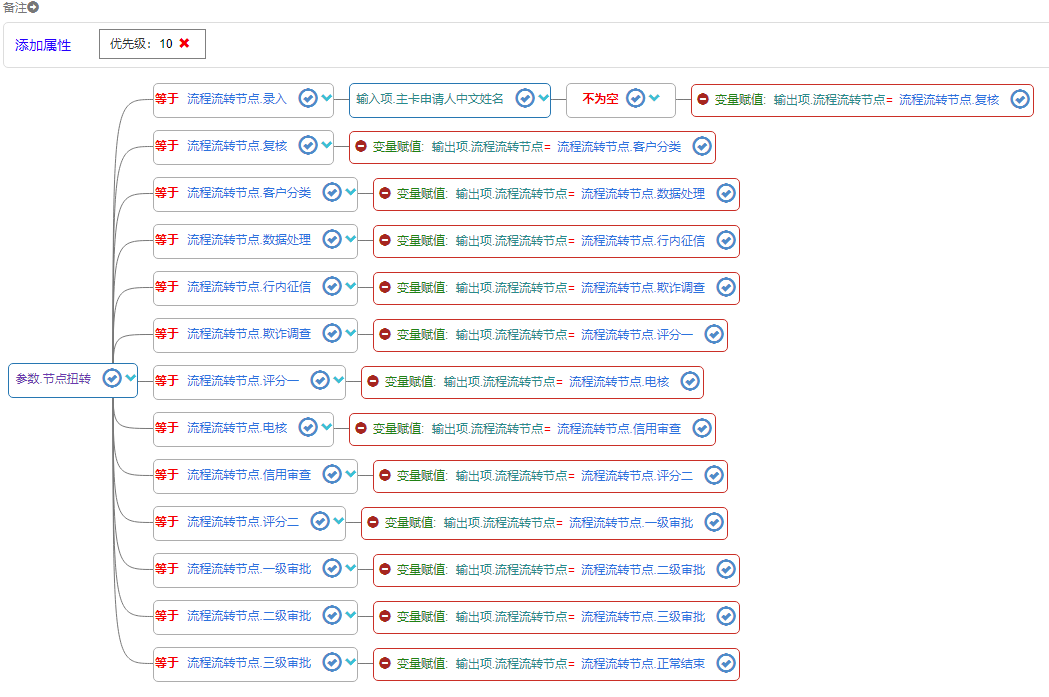

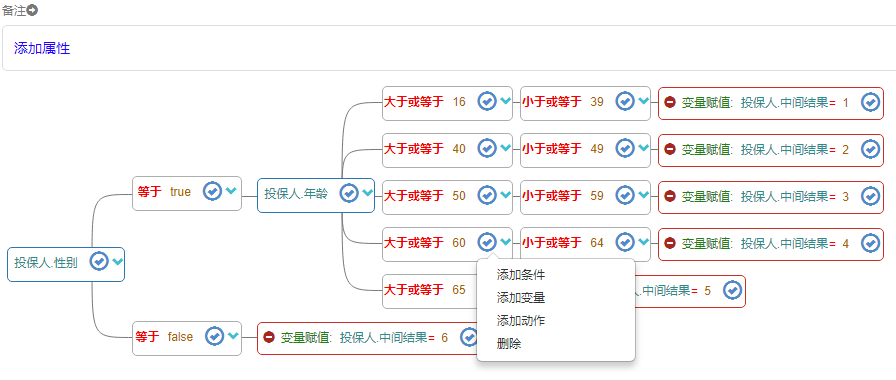

之所以稱之為決策樹，是因為業務規則以樹形方式展現。在URule Pro當中的決策樹，是一棵平躺的樹，設計成平躺的目的是為了可以展現樹的更多内容，更好的利用顯示空間。

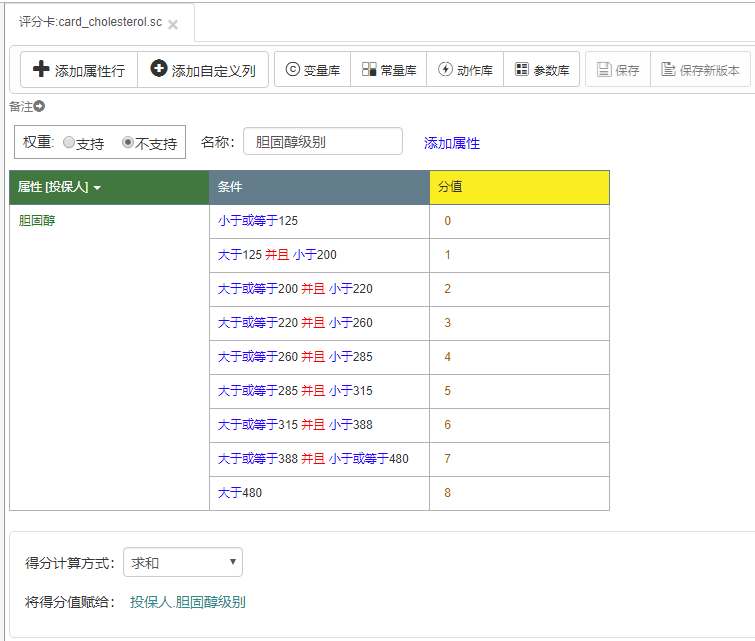

普通評分卡
普通評分卡是URule Pro當中專門為簡單評分系統而設計的一種業務規則工具，它可以針對某個實體對象的屬性條件進行評分，每個屬性在條件滿足後還可以添加權重支持，同時對于得分的計算方式提供求和、加權求和以及用戶自定義方式，以最大限度滿足業務系統評分規則的需要。

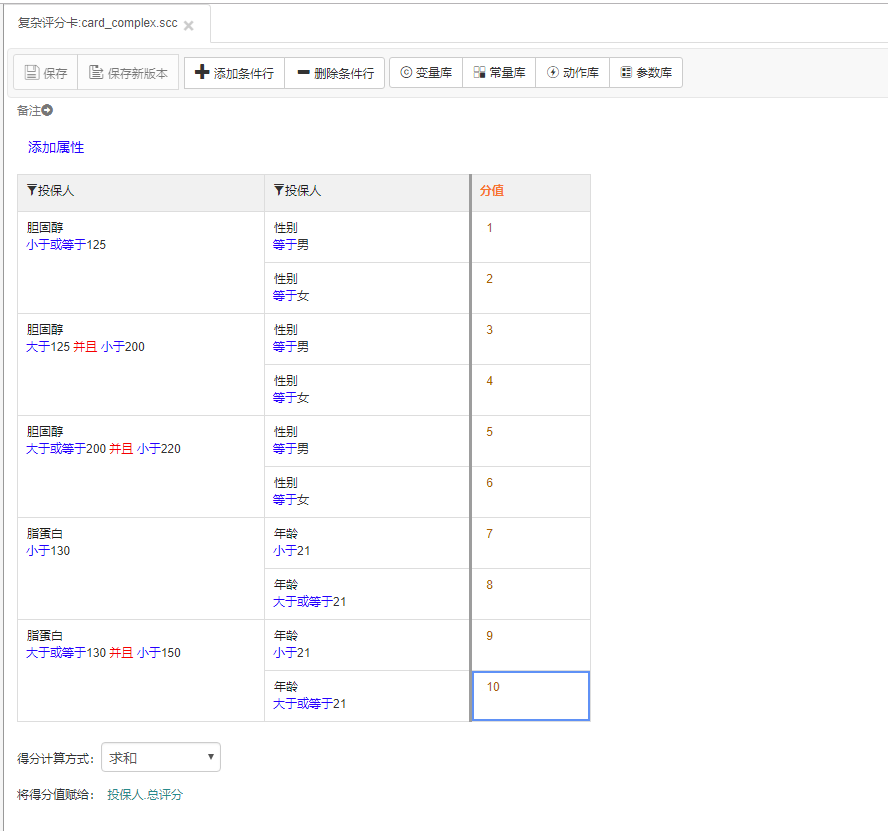

複雜評分卡
在URule Pro提供的普通評分卡當中，隻能針對某一個對象的一些屬性進行評分，這種評分方式可以滿足大部分評分系統的需求，但在某些複雜的評分需求中，需要對多個對象的不同屬性進行疊加組合評分，針對此類需求，URule Pro提供了複雜評分卡功能。複雜評分卡的配置方式與決策表有些類似，隻是對于條件列頭隻能選擇具體的對象，而每個條件單元格在配置條件時都需要選擇與當前列頭選擇的對象對應的具體屬性，這樣就可以滿足任意複雜的評分需求。
規則流

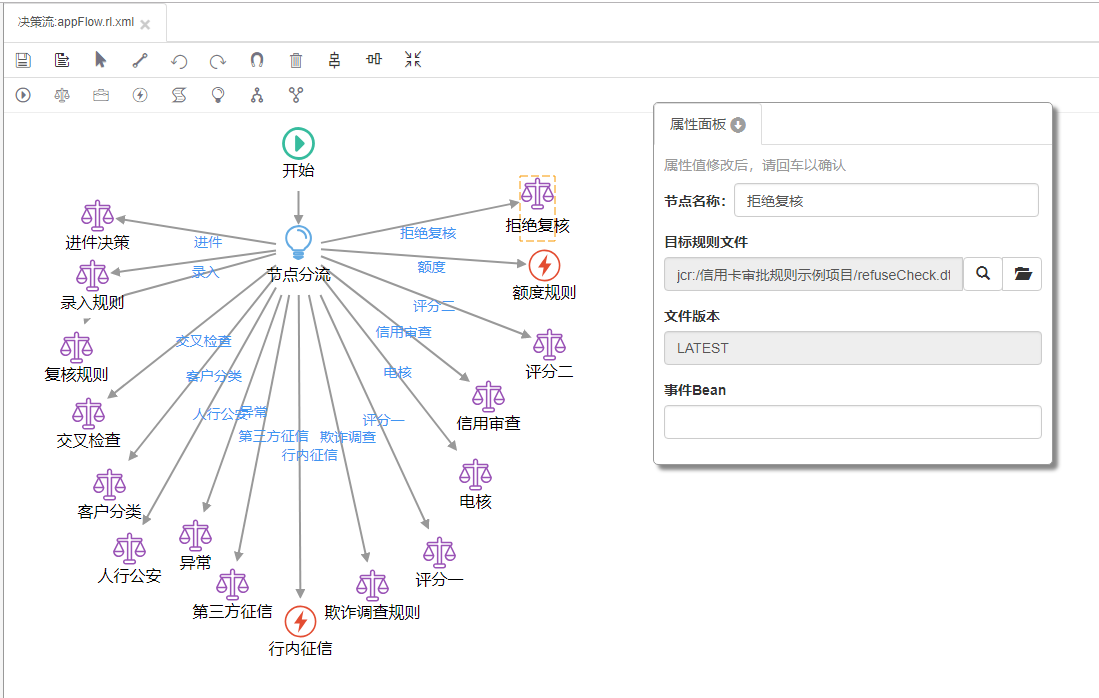

無論是普通的規則集，還是決策表或評分卡，這些規則工具都隻能完成一個複雜業務規則需求的一個點，所以對于完成的業務需求實現來說，還需要有工具把這些點串起來，這個工具就是規則流，也叫決策流。
URule Pro當中提供的規則流可以把前面介紹的這些普通的規則集，決策表或評分卡串起來，實現對已有規則的可視化編排功能。
在實際的業務系統中往往都是以規則流作為業務規則的調用入口，通過規則流将所有的以點形式存在的規則編排起來執行，從而可以實現任意複雜的業務規則需求。
規則的打包與調用

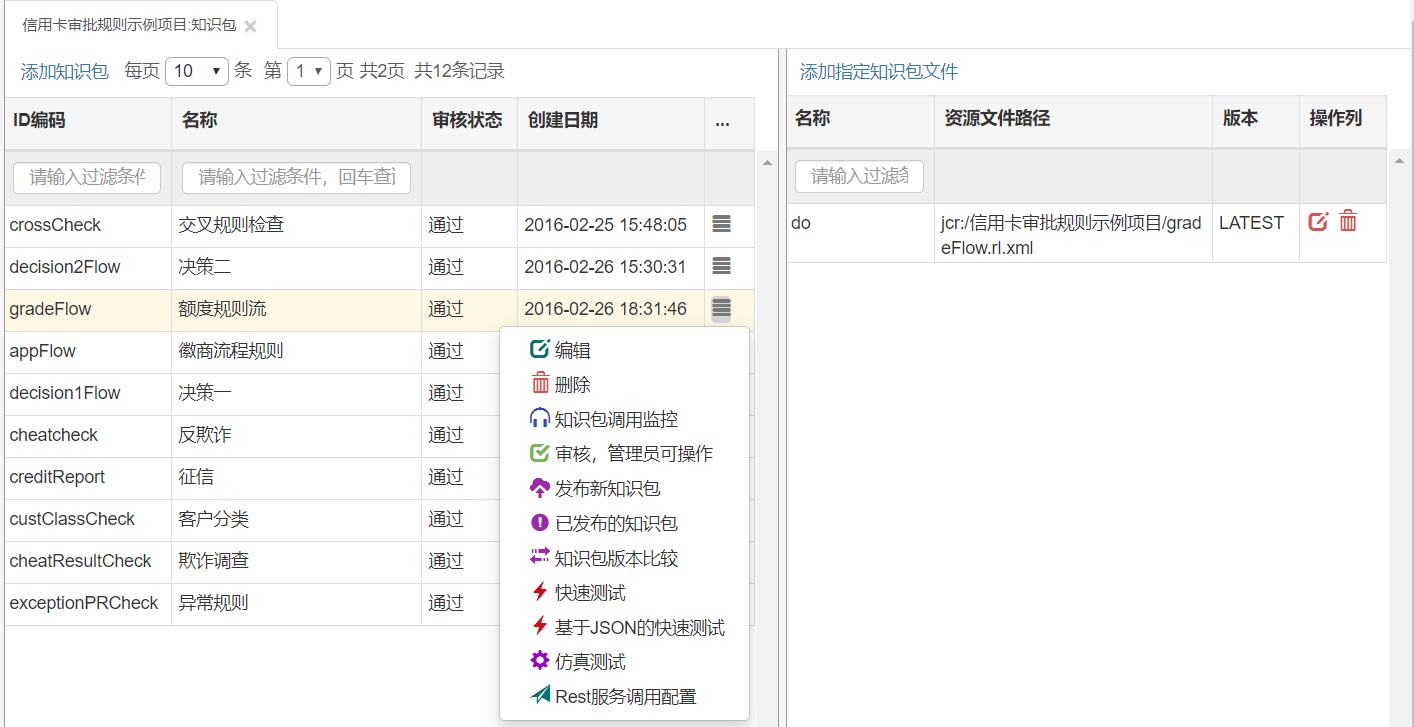

按照業務需求将規則文件定義好後，就可以将涉及到的所有規則文件打包備用。打包方式是點擊URule Pro規則項目導航上的“知識包”節點，在出現的頁面當中，就可以将規則文件打包成一個個待調用的知識包，如下图所示：
一個知識裏面可以包含若幹個具體的規則文件，這些文件可以是若幹個規則集（決策集）、決策表、交叉決策表（決策矩陣）、評分卡、複雜評分卡以及決策流。需要注意的是，規則文件裏引入的庫文件（變量庫、參數庫、常量庫以及動作庫文件）是不需要導入的，引擎會自動處理規則中包含的庫文件。
知識包配置完成後，可以對當前知識包進行測試。URule Pro提供了三種類型的針對知識包的測試，一種為用戶選擇輸入測試值的快速測試，一種為輸入複雜JSON的快速測試，另一種為支持基于Excel批量數據的“仿真測試”。
這其中用戶選擇輸入測試值的快速測試在配置好測試項，點擊并成功測試後，引擎會将測試配置及輸入内容保存下來，這樣下次就可以直接使用上次配置的快速測試内容。

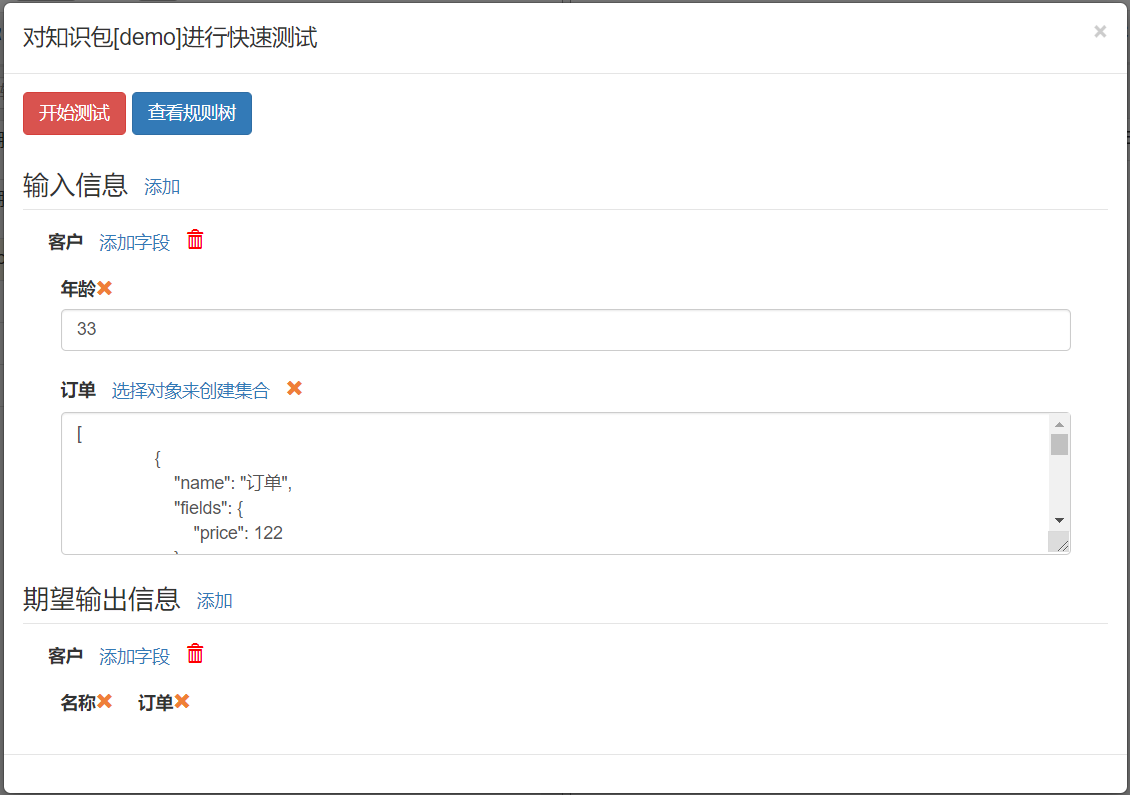

點擊知識包項菜單列菜單按鈕，在彈出的菜單中選擇的“快速測試”按鈕就可以對當前知識進行測試，在測試頁面當中選擇添加并輸入相關測試數據即可進行快速測試， 然後再點擊工具欄上的“測試決策包”按鈕就可以對當前知識包裏除規則流以外所有類型的規則進行測試，如果當前知識包裏有規則流文件，那麽就需要點擊工具欄上的“測試決策流”按鈕來對目标決策流進行測試，如下图所示：
如的果我們測試時輸入項較多，那麽用默認快速測試功能一個個添加就比較麻煩，為此URule Pro專門提供了一種基于JSON數據的快速測試功能，點擊菜單項中的“基于JSON的快速測試”，在彈出的窗口中 可以在輸入項中把要輸入的JSON數據直接粘貼進去，同時選擇好相關的輸出對象即可，如下图所示：
點擊知識包菜單項中的“仿真測試”就可以對當前知識包進行基于方案的複雜場景仿真測試，仿真測試有專門的章節介紹，這裏不再贅述，具體見知識包測試。
知識包測試完成後，就可以對其進行發布，發布方式是通過點擊工具欄上的“發布知識包”按鈕完成，每次發布的知識包，都會以版本形式保存下來，運行時可以在已發布的知識包版本間靈活切換。

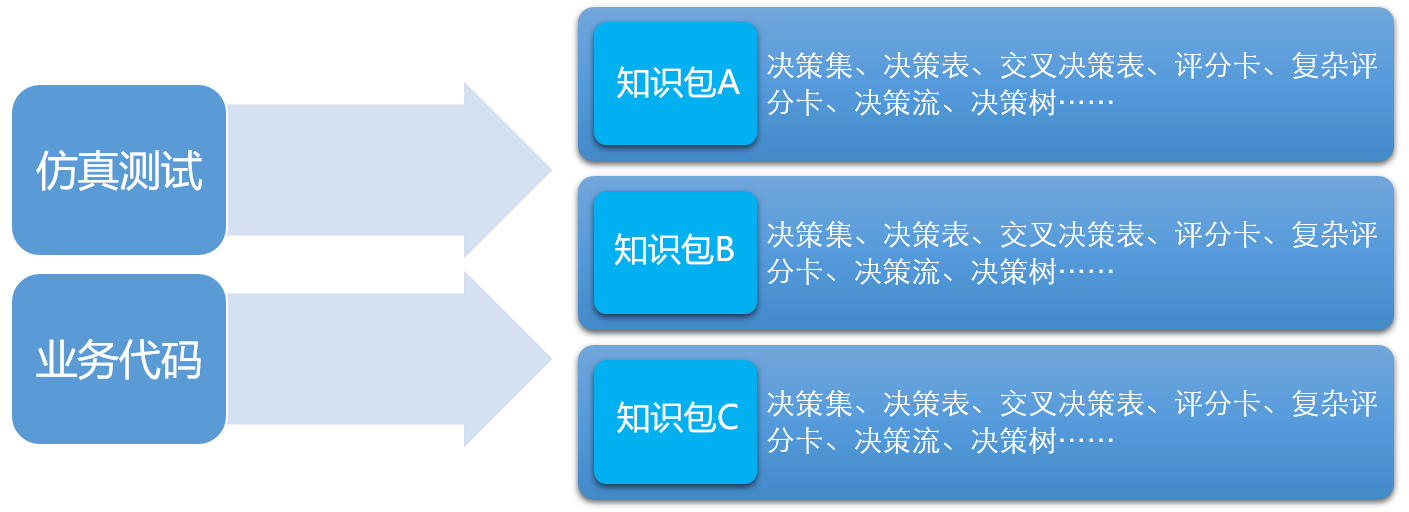

綜合來看，在URule Pro當中調用規則的示意图如下所示：
通過URule Pro中的知識包，就可以将定義在XML中的業務規則編譯成具體的由Java對象構成的可執行的對象，在實際的業務代碼當中，我們就可以通過相關API獲取到這個知識包對象，插入相關業務數據并執行，從而獲取業務規則執行結果。
