11.規則流

簡介

規則流又稱決策流，它整個的結構類似于工作流，用來對已有的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流的執行順序進行編排，以清晰直觀的實現一個大的複雜的業務規則。

URule Pro規則引擎中的決策流可以實現對已有的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流進行編排執行；編排過程中即可以常見串行執行，也可以并行執行、或者是根據條件選擇分支執行。URule Pro中提供了一個基于網頁的流程設計器，通過簡單拖曳就可以快速實現對已有的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流執行順序的編排。

URule Pro的規則流設計器基于FlowDesigner項目實現，該項目在Github上的地址為：https://github.com/jacky6024/flowdesigner，flowdesigner是一款上海銳道自主研發的在浏覽器中繪制流程图的Javascript庫，利用它可以快速開發出流程图相關的設計器。

一個設計好的規則流如下图所示：

在這個流程設計器當中，上面是工具欄，下面是設計區，在工具欄第一排可實現流程模版的保存、選擇、創建連接、重做、取消、網格吸附、删除、豎直居中對齊、水平居中對齊及将多個選中節點設置成相同尺寸等工具。

工具欄的第二排就是URule Pro中規則流支持的流程節點，URule Pro中規則流中共有八種類型的節點，分别是開始節點、規則節點、規則包節點、動作節點、腳本節點、決策節點、分支節點、聚合節點。

需要注意的是，URule Pro的規則流中沒有結束節點，在URule Pro的規則流當中，規則流必須要以開始節點開始，可以在任何分支以任意節點結束，這點與類似UFLO 之類的工作流引擎不同，UFLO 之類的工作流引擎要求流必須要以開始節點開始，同時任何分支都必須要以結束節點結束。

創建決策流

打開URule Pro規則引擎控制台，在項目的“決策流”節點點右鍵，從右鍵菜單中選擇創建決策流，創建一個新的決策流文件，如下图：

在設計器的設計區中，屬性面闆是可移動的，我們可以通過鼠标點擊屬性面闆任何部位來移動它。點擊工具欄第二行上的流程節點图标，然後在設計區單擊，就可以在設計區添加對應節點。

在URule Pro的決策流中，節點图标的尺寸是可以通過鼠标改變的；節點創建完成後，可點擊工具欄第一行上的連線图标，在節點間添加連接。點擊工具欄上的選擇图标，可實現節點或連線的選擇，選擇方式可以是點選，或拖選。

在定義好節點間的連線後，如需将連線變成折線，那麽可以先采用拖選方式選中目标連線，如下图所示：

選中連線後，中連線中間就會出現可拖拽的錨點，拖動描點即可改變連線形狀，如下图所示：

如不需要這個錨點，那麽可以先取消連線的選擇，然後再次選中連線，雙擊要删除的錨點，這樣即可删除錨點對象，對應的連線也會回到沒有錨點的狀态。

節點或連接選中後就可以在屬性面闆上修改它們的屬性，點擊選擇图标後，在設計區空白處點擊就可以配置決策流的全局屬性，如定義決策流ID，需要導入的庫文件等。

決策流的全局屬性有兩塊，第一塊就是決策流的ID，這個很重要，在一知識包中，如果有多個決策流，那麽決策流ID要唯一；第二部分是導入相關庫文件，這與之前介紹的決策集、決策表、決策樹、評分卡一樣，唯一不同是這裏的庫文件管理放在了屬性面闆上。

接下來就來介紹URule Pro中決策流提供的各種類型節點的作用及使用方法。

開始節點

開始節點，是一個規則流開始的地方，在URule Pro當中，決策流必須要以開始節點開始，開始節點的屬性比較簡單，隻有兩個，如下表所示：

NodeEvent接口源碼如下：

package com.bstek.urule.model.flow;
import com.bstek.urule.model.flow.ins.FlowContext;
import com.bstek.urule.model.flow.ins.FlowInstance;
/**
 * @author Jacky.gao
 * @since 2015年4月20日
 */
public interface NodeEvent {
    /**
     * 規則流流入當前節點觸發的方法
     * @param node 當前節點對象
     * @param instance 當前規則流實例對象
     * @param context 規則流上下文件對象
     */
    void enter(FlowNode node,FlowInstance instance,FlowContext context);
    /**
     * 規則流流出當前節點觸發的方法
     * @param node 當前節點對象
     * @param instance 當前規則流實例對象
     * @param context 規則流上下文件對象
     */
    void leave(FlowNode node,FlowInstance instance,FlowContext context);
}

開始節點出入連接線如下表所示：

規則節點

所謂規則節點，用來綁定URule Pro當中提供的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流文件的節點。值得注意的是，一個規則節點隻能與一個當前項目中決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流文件綁定，這樣一旦決策流流轉到當前節點，那麽就可以執行與這個規則節點綁定的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流文件。

在設計器中，選中目标規則節點，就可以在屬性面闆中設置其相關屬性，規則節點屬性如下：

規則節點出入連接下如下表所示：

知識包節點

與規則節點不同，知識包節點是用來與具體的知識包綁定的，這樣就可以實現複雜規則調用。知識包節點與某個知識包綁定之後，運行時規則流流轉到這個節點後，就會執行與之綁定的知識包，如果綁定的知識包中包含決策流，那麽引擎會自動執行其中的決策流，如果規則包中包含的規則流有多個，那麽默認隻會執行其中的第一個規則流，否則隻執行觸發規則動作。

知識包節點屬性如下表所示：

知識包節點出入連接線如下表所示：

動作節點

動作節點可以與一個實現了com.bstek.urule.model.flow.FlowAction接口并配置到Spring中的Bean綁定，這樣在運行時，規則流執行到這個動作節點時就會執行與之綁定的FlowAction實現類，動作節點屬性如下表所示：

FlowAction接口源碼如下所示：

package com.bstek.urule.model.flow;
import com.bstek.urule.model.flow.ins.FlowContext;
import com.bstek.urule.model.flow.ins.FlowInstance;
/**
 * @author Jacky.gao
 * @since 2015年2月28日
 */
public interface FlowAction {
    /**
     * @param node 當前節點對象
     * @param context 規則流上下文件對象
     * @param instance 當前規則流實例對象
     */
    void execute(ActionNode node,FlowContext context,FlowInstance instance);
}

有了動作節點，那麽在規則流中就可以執行具體的Java類中的方法，因為該Java類是配置在Spring上下文中的，所以類中可訪問Spring環境所有信息，這樣就可以做一些更為複雜的業務操作。

動作節點出入連接線如下表所示：

腳本節點

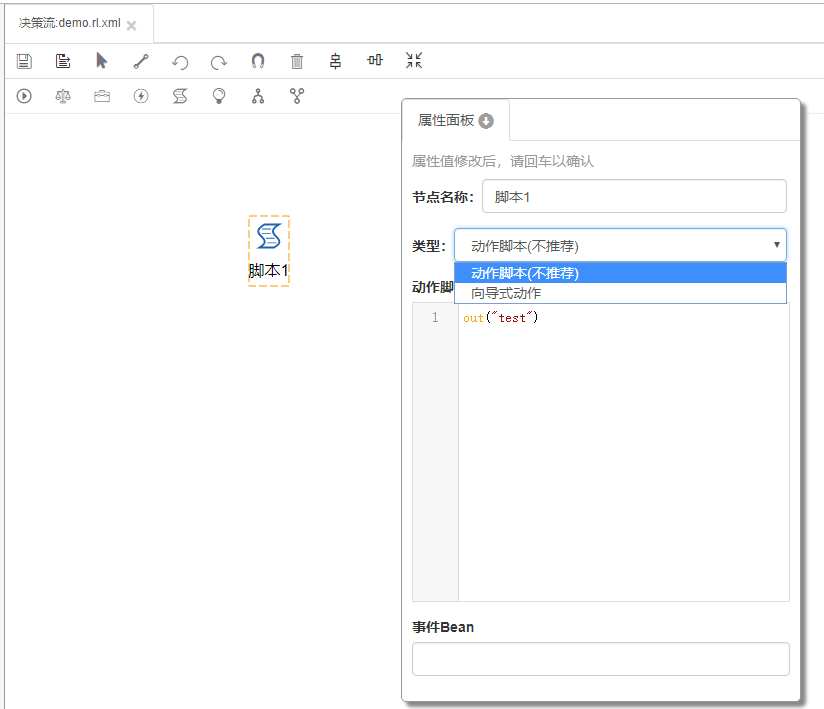

顧名思義，腳本節點就是可以在這個節點上綁定一段腳本，這樣在運行時，規則流流轉到該節點時就可以執行這段腳本。腳本節點上的腳本屬性就是我們編寫要執行的腳本的地方，如下图所示：

在腳本屬性中，我們提供了一個腳本編輯器，通過這個編輯器，結合代碼提示（快捷鍵ALT+/）可快速編寫要執行的腳本。腳本節點中編寫的規則，完全遵循腳本式決策集中普通規則的then與end之間動作腳本編寫語法規範。也就是說，腳本節點中添加的腳本沒有if、then、end及條件判斷腳本，有的隻是執行動作的腳本。

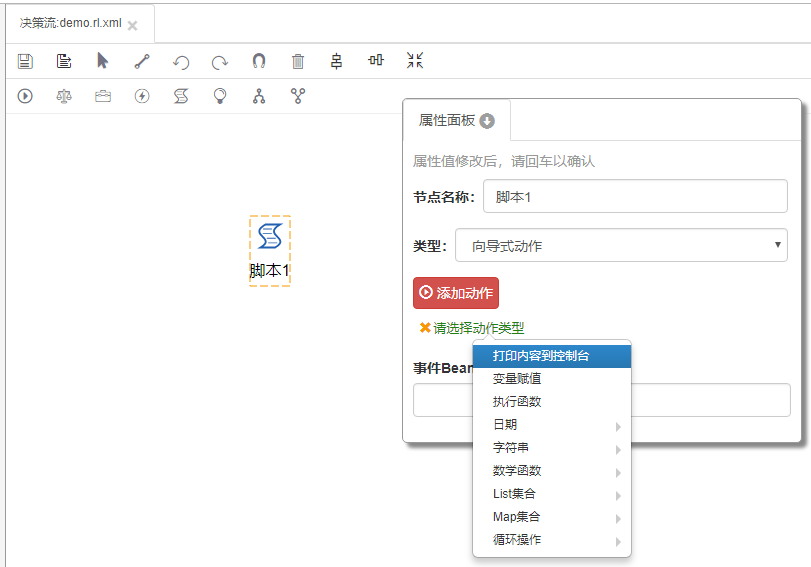

在URule Pro中，腳本節點中直接寫腳本已經不再推薦了，所以可以看到類型屬性裏有兩個，一個是動作腳本，另一個是向導式動作。在動作腳本項裏加上了（不推薦）的标注，而推薦的做法是選擇向導式動作，選擇向導式動作後就可以像在向導式規則集中那樣，通過鼠标點擊來完成動作的定義，如下图所示：

之所以不推薦使用腳本方式來定義動作，和之前在腳本式規則集裏介紹原因一緻，那麽手寫腳本易出錯，向導方式簡單，出錯機率低，所以推薦大家使用。在後續版本中，腳本節點可能會删除腳本定義方式，隻保留向導式動作定義方式。

腳本節點出入連接線如下表所示：

決策節點

所謂決策節點就是指在運行時，根據為其下流出連接配置的條件來決定究竟應該走哪條連接的節點，所以根據這一特性，決策節點下流出連接至少要有兩條，否則決策節點就沒有意義了。

選中決策節點，在其右邊屬性面闆中就可以看到針對決策節點的配置，如下图所示：

需要重點介紹的是“決策類型”屬性，決策節點的有兩種決策類型，分别是"條件"和"百分比"。

當選擇決策類型為條件時，就會看到如上图所示效果。選擇“條件”類型時，在下面出現的在決策項當中，可以根據當前決策節點下流出連接的數量添加對應的決策項，對于每條決策項，都有兩個屬性，分别是"條件腳本"和“流向”，在條件列當中，我們可以編寫具體的條件，在流向列中選擇當條件列中定義的條件滿足時要流出連線名稱，所以對于決策節點下流出的連線，我們必須要為其設置名稱，否則就無法為其定義決策項。

為連線定義名稱，需要首先用拖選的方式選中它，然後就可以在屬性面闆上為其定義名稱。

在條件表格中，點擊條件編輯按鈕，就會彈出條件編輯窗口，在這個窗口裏，定義條件的方式有兩種：一種是腳本方式；一種是向導方式。

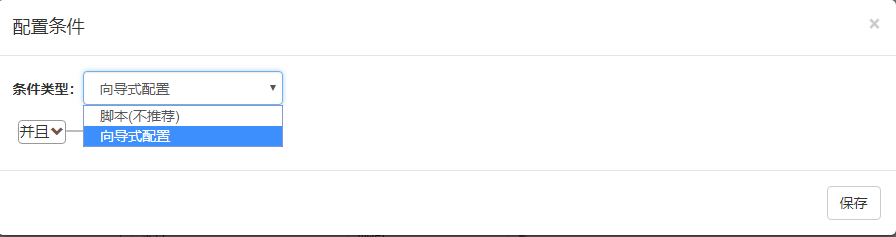

腳本方式定義條件，其語法遵循腳本式規則中條件部分的語法規範，同樣因為腳本需要手工編寫的特性，所以現在同樣也不再推薦使用腳本方式定義條件，而是推薦使用向導方式定義條件，如下图所示：

如果将決策類型改為“百分比”，則可以看到如下图所示效果：

如上图所示，一旦将決策類型改為“百分比”，那麽就可以為每個流向設置流量百分比，如上图當中，在實際規則流運行時，将有30%走"c1"連線，70%走"c0"連線。配置時無論決策節點下有多少離開連線，最終所有的百分比加在一起要達到100%， 百分比這裏一定要是一個合法的整數，否則會出現錯誤。

百分比模式下還有一個名為“作用範围”的選項，默認值為“批處理”，表示“百分比”類型的計算有效期為當前線程，一旦有新線程開啓，那麽這個百分比的值将開始重新計算；如果将“作用範围”改為“每次調用”，那麽生效就不再局限于當前線程，每次調用在經過這個決策節點時都會根據百分比進行分流計算。

值得注意的時，當選擇決策類型為“條件”，在運行時，當決策流流轉到當前節點時，如果決策項中定義的各個條件都不滿足，那麽規則流到此就結束了，相反，如果有多個決策項滿足時，那麽系統将取第一條滿足條件的決策項對應的流向連線進行向下流轉，而不會選擇所有滿足條件的連線向下流轉。

需要注意的是，百分比類型的“批處理”作用範围下決策方式，必須要在代碼中通過批處理的方式執行才會生效，必須要使用後面章節裏介紹的BatchSession來一次性處理一批數據，或者一個KnowledgeSession一次性處理一批數據，否則規則流永遠都隻會走默認的百分比占比最高的那條路徑。 當然如果百分比類型的作用範围改為“每次調用”，那麽規則的每次調用都會根據百分比來計算分流。

決策節點出入連接線下如下表所示：

分支節點

分支節點是URule Pro當中提供的一種可實現規則流多條并行的節點，通過這個節點，可以根據當前節點下流出連線數量，将當前規則流實現拆分成若幹條子的規則流實例并行運行，根據這一特性，分支節點下至少要有兩條流出的連線才有意義。

在決策流實例流轉到分支節點時，分支節點會根據其下流出的連接線數量将主的實例拆分成與連線對應的若幹個子實例，以并行方式繼續運行産生的多個流實例。

分支節點出入連接線如下表所示：

默認情況下，分支節點會将主流程拆分成若幹子流程執行，在實際執行的時候還是在一個線程内先後執行各個分支。

從2.2.1版本開始，在分支節點上新增一名為“啓用多線程”的屬性。默認情況下，如果不設置該屬性，那麽它的值為“系統默認”，這時将采用系統中定義的名為urule.flowForkMultiThread參數的值，由這個參數值來決定當前分支下是否采用多線程運行， urule.flowForkMultiThread參數值默認為false，也就是不開啓多線程運行。

如果希望其下所有子分支以多線程形式并行，那麽可以選中當前分支節點，将其“啓用多線程”屬性設置為“是”，或者将urule.flowForkMultiThread參數設置值為true， 這樣引擎在執行到分支節點時會在不同的線程中執行其下各個分支，這對于各個分支業務邏輯不相關的業務，同時各個分支執行比較耗時，通過這樣的配置讓分支在不同線程裏執行，所以可以明顯提高系統執行性能。

需要注意的是分支節點的“啓用多線程”屬性值為“系統默認”時采用的是名為urule.flowForkMultiThread參數的值，否則就會覆蓋這個全局參數的值，由當前分支節點自主決定是否開啓多線程。

注意，當設置了參數urule.flowForkMultiThread=true 或配置了分支節點的“啓用多線程”屬性值為“是”時，分支節點下必須要添加一個聚合節點，将所有分支連接到聚合節點上，否則執行會出現錯誤。

聚合節點

聚合節點就是用來聚合由分支節點拆分出來的多個子的規則流的，所以有聚合節點，就一定要有分支節點，但有分支節點卻不一定需要聚合節點（但如果設置了參數urule.flowForkMultiThread=true，，或配置了分支節點的“啓用多線程”屬性值為“是”時， 分支節點就啓用了多線程執行功能，這樣分支節點下一定需要一個聚合節點，否則會出現錯誤），對于URule Pro的決策流來說，拆分出子的決策流後是否有聚合節點是可選的，但聚合節點的出現則一定要有分支節點來配合，否則聚合節點就沒有意義了。

聚合節點出入連接線如下表所示：

異常捕獲節點

異常捕獲節點的作用是捕獲規則流中其它節點在執行時可能産生的異常，該節點從3.0.0版本開始添加，默認情況下在不添加異常捕獲節點時，如果某個節點在運行時出現了異常，那麽這個異常就會直接抛出，從而導緻執行中斷，為某個規則節點添加異常捕獲節點後，一旦這個節點執行時出現異常， 那麽異常會流向其下的異常捕獲節點，我們可以在這個異常捕獲節點中處理相應異常，也可以将規則流引流到其它的節點之後，從而避免由于異常而導緻的執行中斷，如下图所示：

)

在上图當中我們為“腳本1”節點添加了一個異常捕獲節點，這樣，在運行時，一旦“腳本1”節點産生異常，那麽規則流不會流轉到“腳本2”節點，而是流轉到“異常捕獲1”節點，然後再流轉到“腳本11”節點。 運行時我們會發現，如果“腳本1”節點正常運行，那麽規則流會正常流轉到“腳本2”節點，一旦發生異常，規則流就會流向其下的異常捕獲節點，從而改變了規則流向，同時規則計算也不會中斷。

異常捕獲節點有兩個屬性需要我們注意：

示例

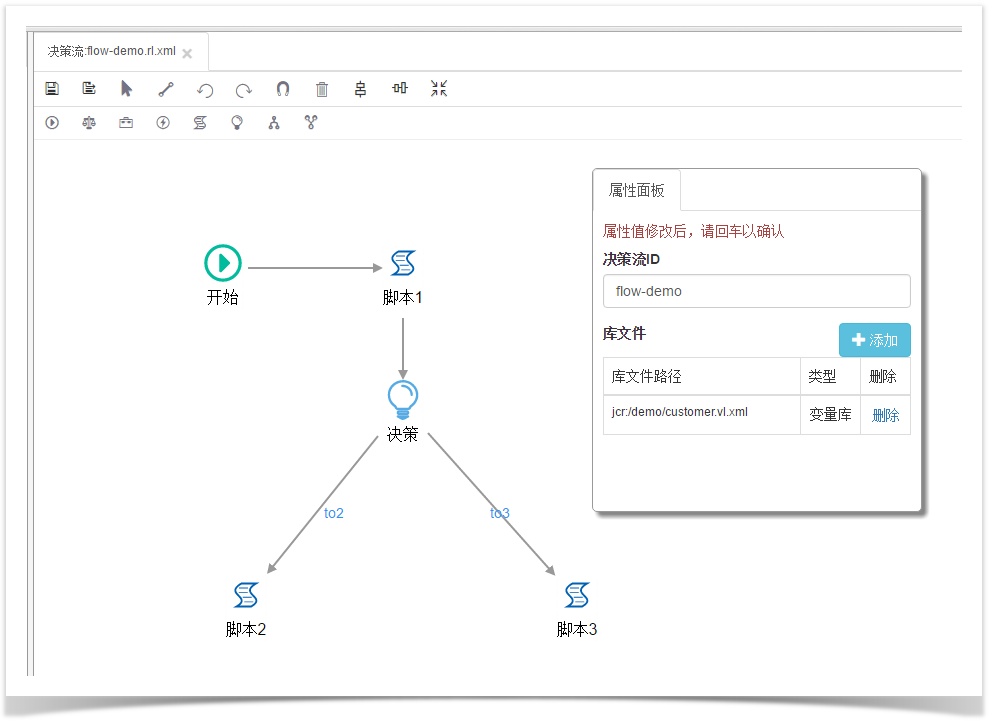

下图中是一個簡單的決策流定義，它由一個開始節點、三個腳本節點和一個決策節點構成。

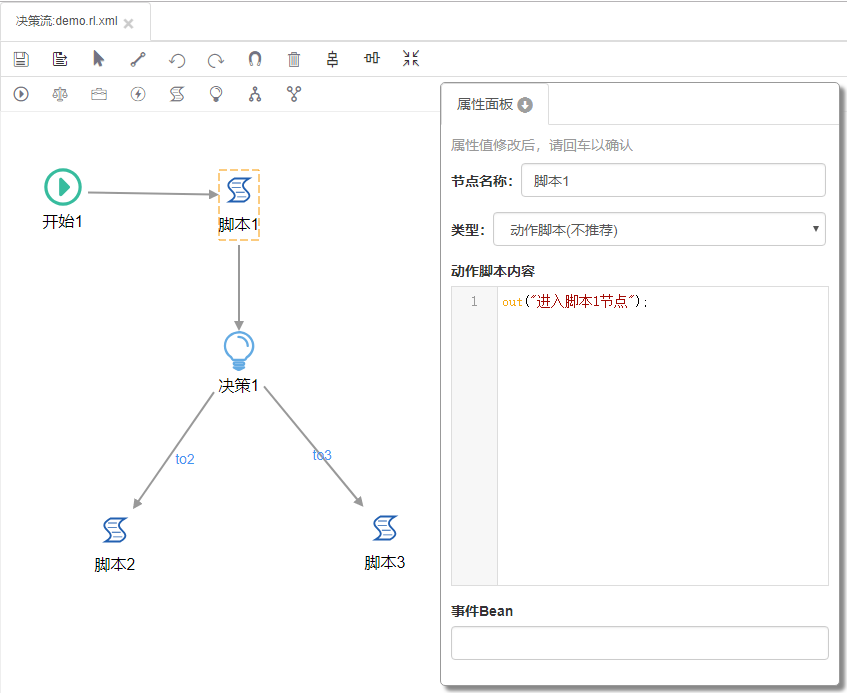

在這個決策流中，我們定義它的ID為“flow-demo”，同時導入了我們之前定義好的包含“會員”的變量庫文件。決策流在經過“開始”節點後，進入“腳本1”節點，這個節點上定義的腳本比較簡單，隻是簡單向控制台輸出一段文本，如下图：

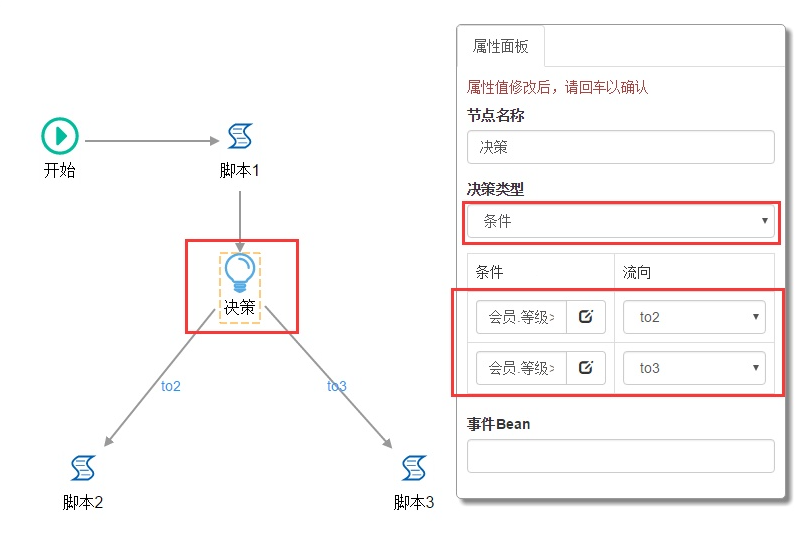

接下來就進入“決策”節點，在決策節點，我們選擇的是“條件”作為決策類型，分别定義了兩條連線的流向條件，如下图：

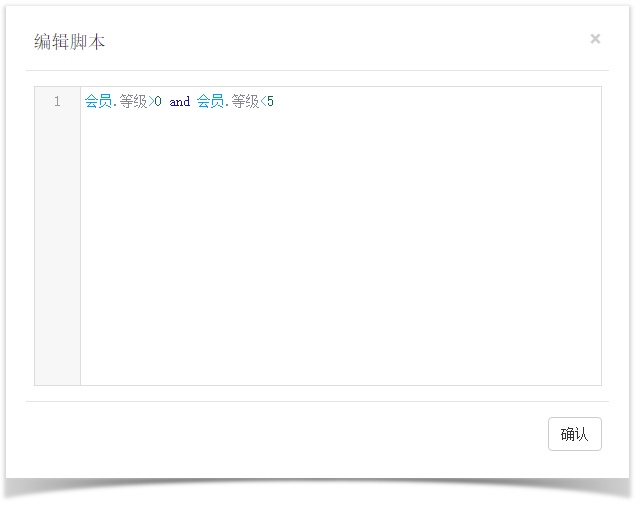

流向“to2”連線上定義的條件内容如下图：

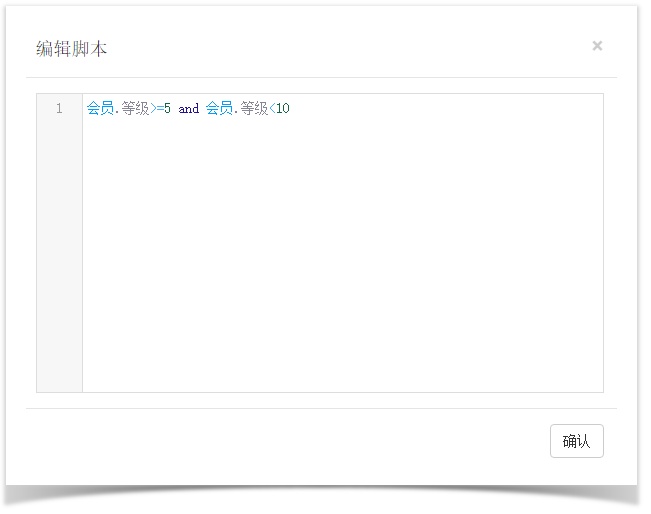

流向“to3”連線上定義的條件内容如下图：

從上面的兩張图中可以看到，當會員對象的等級屬性在0~5之間時選擇"to2"連線；在5~10之間時選擇"to3"連線。

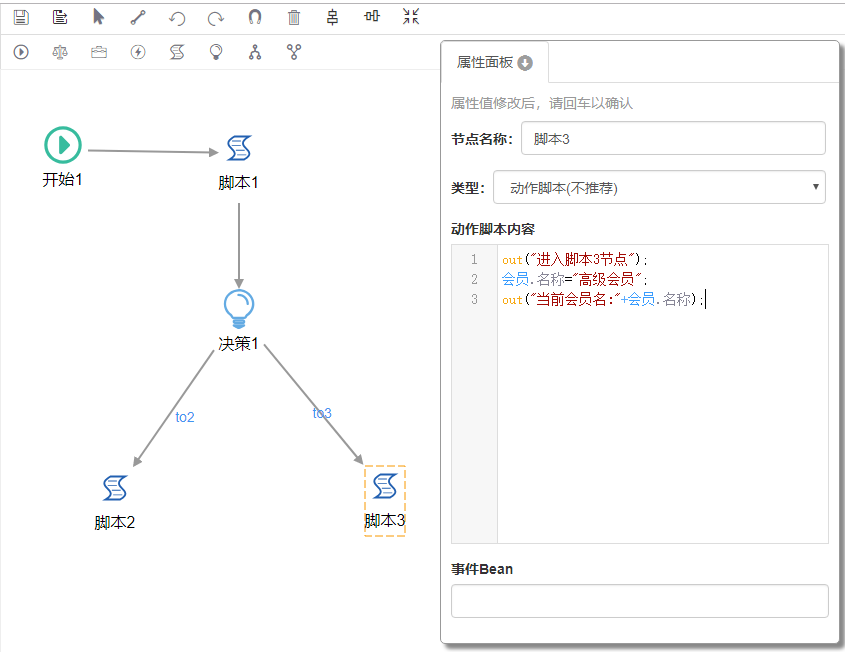

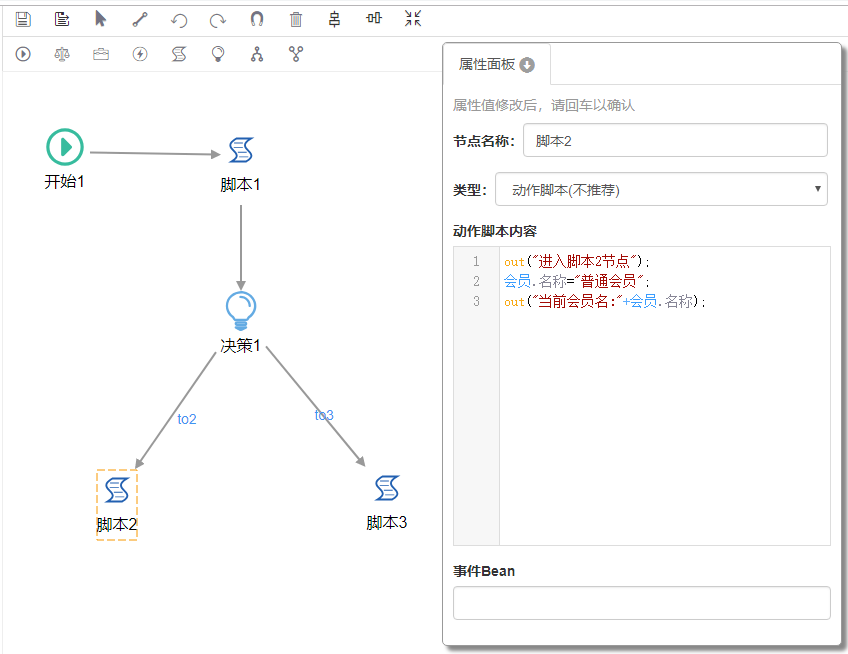

決策節點下面是兩個腳本節點，為他們定義腳本内容如下图：

決策流定義的信息就是這些，接下來我們在知識包節點對其進行仿真測試，看看運行路徑是不是如我們所預期。

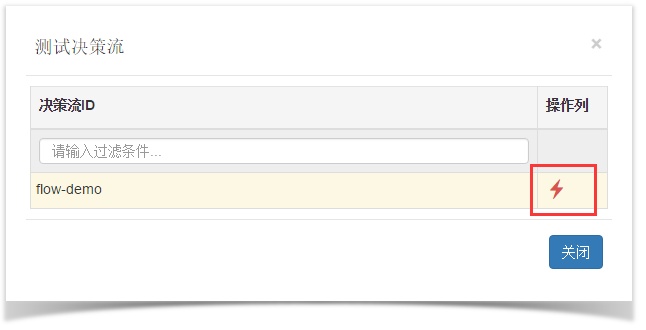

打開“知識包”節點，在其下創建一個新的知識包，将這個決策流文件添加到知識包中，點擊工具欄上的“仿真測試”按鈕，在彈出的窗口中輸入“會員”的等級屬性值，點擊工具欄上的“測試決策流”按鈕，在彈出的窗口中選擇我們定義的“flow-demo”，點擊“操作列”上的測試图标，既完成了對當前決策流的測試，如下图：

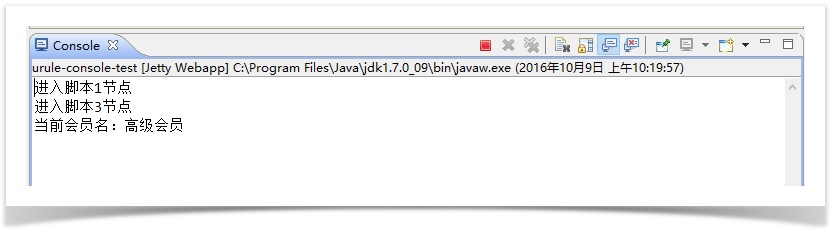

查看控制台，可以看到如下图所示的内容輸出：

在上面的例子中，腳本節點裏的動作以及決策節點中的條件都是采用腳本的方式定義，這裏您也可以改成向導方式定義，比較一下兩種定義方式的區别，這裏就不再贅述。
